天津客户采购石油管端螺纹喷砂机已投入使用!
主要技术参数
1、工件特征
钢管类型: 石油专用管管端螺纹喷砂
外径范围:Φ60.32~245mm
壁厚范围:4.83~13.72mm
钢管长度:6000~12500 mm
钢管直度: 满足API Spec 5CT标准要求
钢管椭圆度偏差:满足API Spec 5CT标准要求
单根钢管最大重量:850kg
钢管钢级:J55 N80 L80 C80S C90 R95 C95S T95 P110 Q125 V140
钢管执行标准: API Spec 5CT-2005、API Spec 5B及
特殊螺纹标准。
接箍外径:73.02-200.03mm
接箍长度:107.95-254mm
2、喷砂清理等级
国家标准:GB8923-88 A-B Sa2-2.5
钢管端螺纹经喷砂后,钢管以及螺纹表面无亮光、反光,呈亚光状态,覆盖率达到100%。
3、喷砂效率
以钢管直径以5-1/2钢管为例为例,喷砂时间约:30-40秒(辅机时间不算)
4、喷砂主机尺寸:
1400×1000×2000mm 钢板厚度:5mm
主机仓内为防止砂粒冲击金属表面,全部挂5 mm胶皮防护;
主机检修门布置喷砂手孔位,门边并布置密封条进行密封。
注:可根据客户要求定做相应的规格。
现场视频

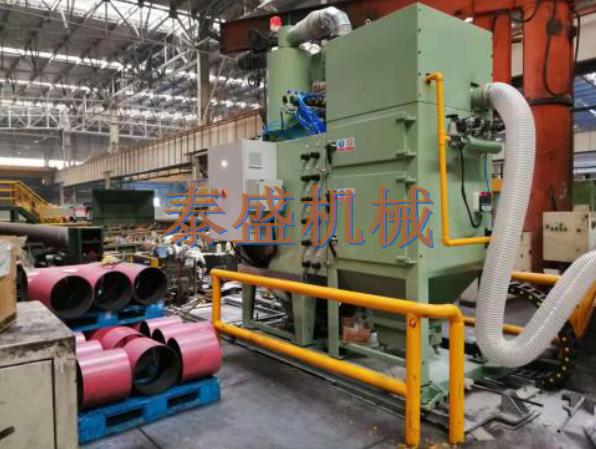

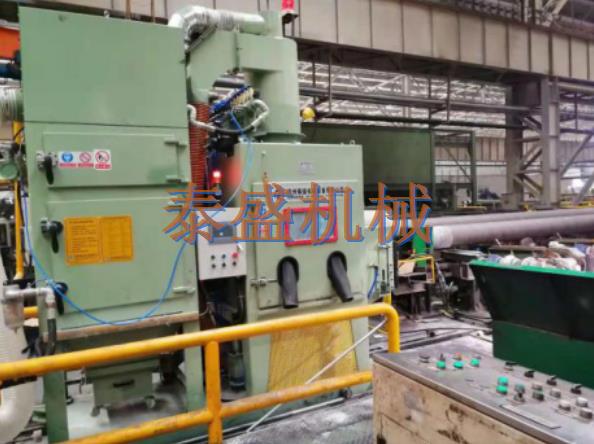

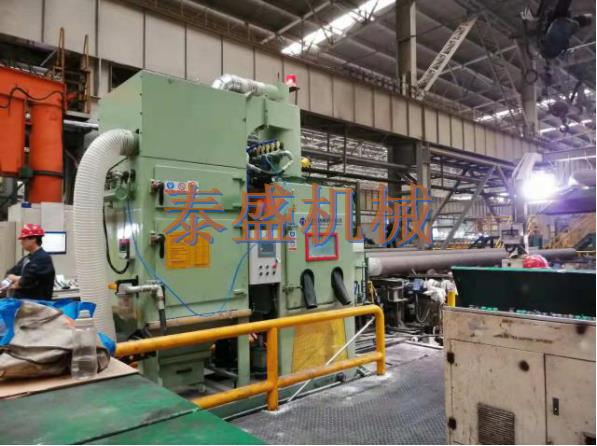

现场设备图片
