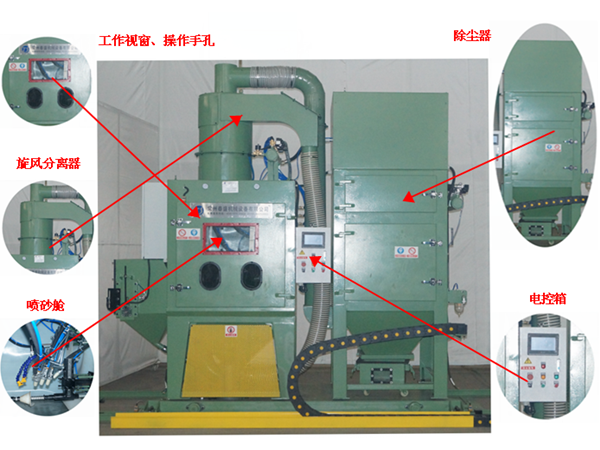

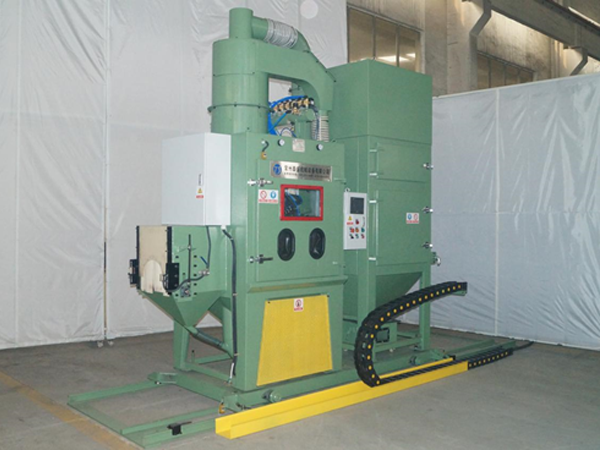

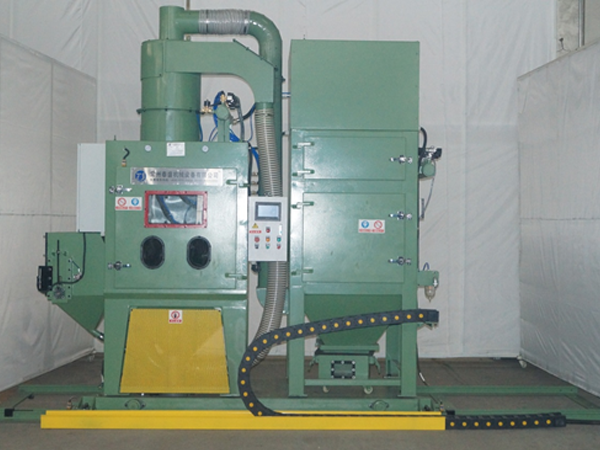

1、 工作视窗、操作手孔

2、喷砂舱

3、电控箱

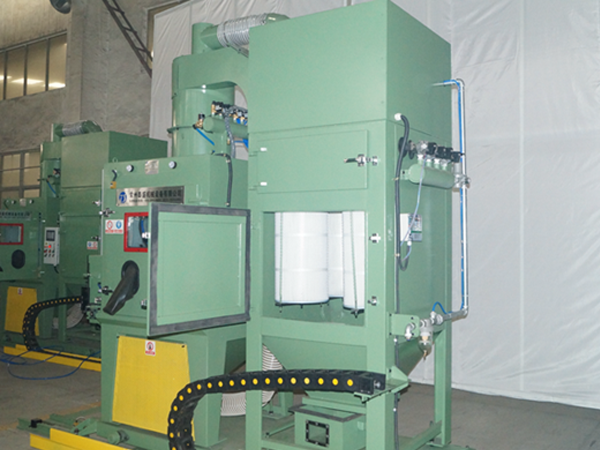

4、除尘器

5、旋风分离器

主要技术参数

1、工件特征

钢管类型: 石油专用管管端螺纹喷砂

外径范围：Φ60.32～245mm

壁厚范围：4.83～13.72mm

钢管长度：6000～12500 mm

钢管直度: 满足API Spec 5CT标准要求

钢管椭圆度偏差：满足API Spec 5CT标准要求

单根钢管重量：850kg

钢管钢级：J55 N80 L80 C80S C90 R95 C95S T95 P110 Q125 V140

钢管执行标准: API Spec 5CT-2005、API Spec 5B及

特殊螺纹标准。

接箍外径：73.02-200.03mm

接箍长度：107.95-254mm

2、喷砂清理等级

符合标准：GB8923-88 A-B Sa2-2.5

钢管端螺纹经喷砂后，钢管以及螺纹表面无亮光、反光，呈亚光状态，覆盖率达到99%。

3、喷砂效率

以钢管直径以5-1/2钢管为例为例，喷砂时间约：30-40秒(辅机时间不算)

4、喷砂主机尺寸：1400×1000×2000mm 钢板厚度：5mm

主机仓内为防止砂粒冲击金属表面，全部挂5 mm胶皮防护;

主机检修门布置喷砂手孔位，门边并布置密封条进行密封。

5、喷枪组

数量：12 把 (其中一把喷枪为钢管端面喷枪，固定对钢管端面进行加工)

喷嘴：碳化硼

喷嘴直径：Φ8mm

喷枪移动由步进电机带动，移动距离和速度可在触摸屏上调整。

6、内支撑

内支撑布置在机仓内，由吹气管和胶皮等组成;并根据钢管中心高可手动调节。

7、整机耗气量\工作压力

耗气量：12m3/min，压缩空气中不可含油含水。

工作压力：0.4-0.7Mpa

8、电源：380V/50HZ、三相五线制

9、设备总功率：约8 Kw

工作原理

本机采用吸入式喷砂，即利用压缩空气在喷枪内高速流动产生引射作用，将旋风分离器贮箱内的磨料通过胶管吸入喷枪，然后随压缩空气流由喷嘴高速喷射到工件的表面，达到喷砂加工的效果。

注：可根据客户要求定做相应的规格。

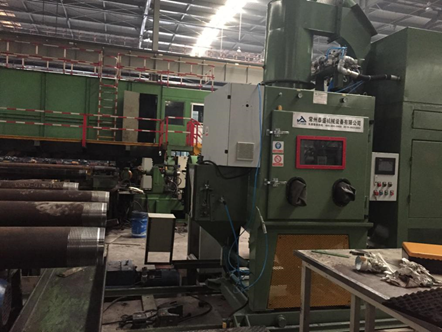

客户使用案例：江苏常宝钢管股份有限公司 江苏常宝普莱森钢管有限公司、江苏滔邦精密机械有限公司、上海宝钢集团、烟台宝钢、安徽天大石油管材股份有限公司、宝鸡石油钢管、西安石油钢管、西安天和钢管、胜利油田、上海繁正隆钢管等企业。
