组成结构

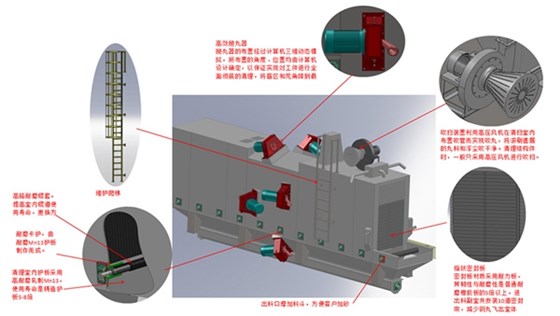

一、主机结构

辊道通过式抛丸清理机主机主要有清理室、副室、清扫室、吹扫机构、抛丸器、清理室护板、输送辊道、挡砂门帘等组成。

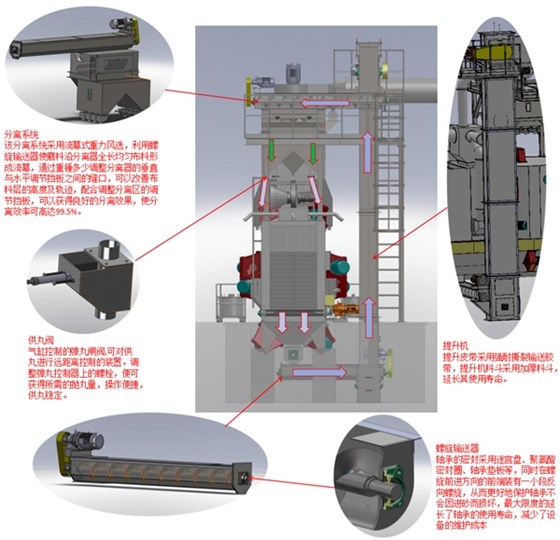

二、循环系统

循环系统由螺旋输送器、斗式提升机、丸砂分离器、气动供丸闸阀、溜丸管等组成。

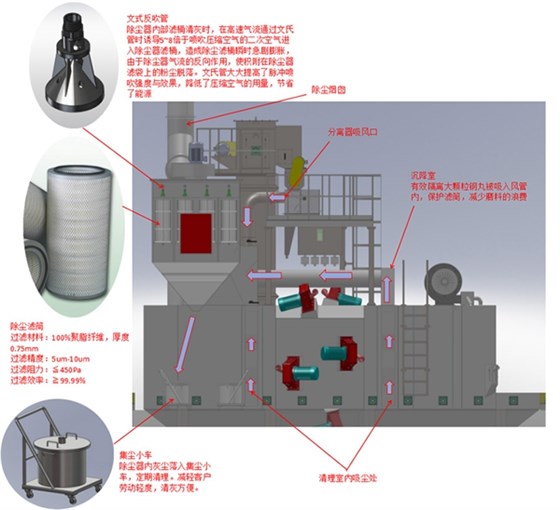

三、除尘系统

该系列设备分别在进出料口各单独配置一套除尘系统，除尘系统主要由除尘箱体、除尘滤筒、脉冲系统、储灰仓、风管、风机、消音器等组成。

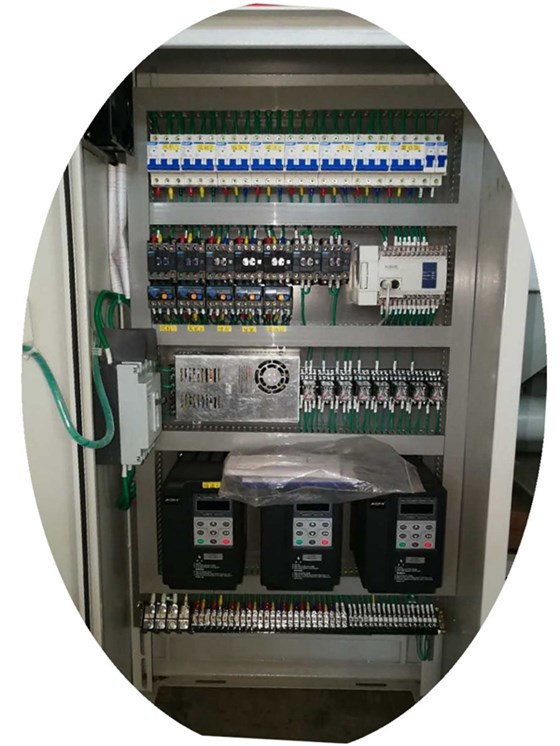

四、电控系统

整套系统设有自动/手动切换开关，并设有电气互锁、自锁、故障报警等安全防护功能，以保

证设备的安全运行。电器控制可采用PLC人机界面，故障检测报警等功能。
电器元件采用施耐德、正泰等国内外知名品牌，可靠稳定。PLC采用无锡信捷。
电控箱材质为Q235B，板材厚度2mm。

详情介绍

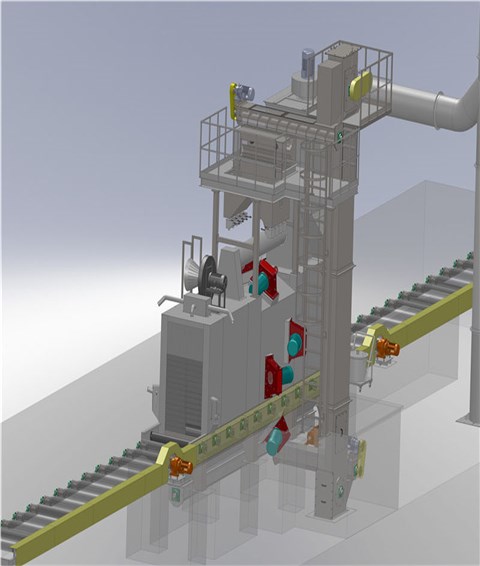

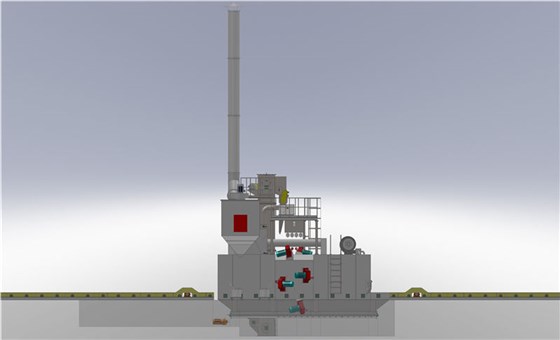

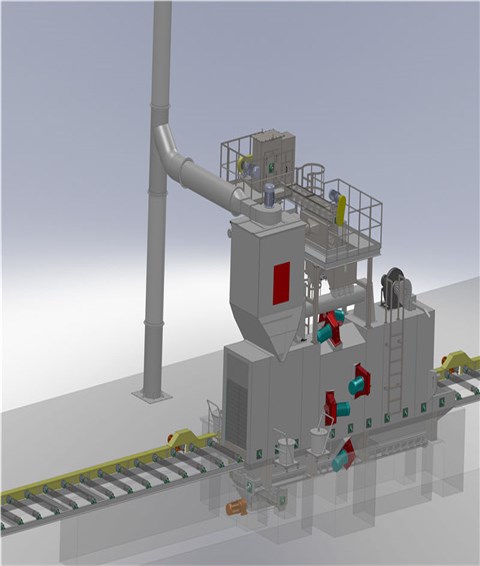

H型钢结构辊道通过式抛丸清理机是根据用户要求而设计制作的一种新型的专用设备，它适用于对标准H型钢、非标H型钢、钢结构等机械行业的表面清理。通过抛丸清理，不但可以去除工件表面的铁锈、氧化皮、污物等，使工件表面呈现金属本色，消除工件内部应力，提高工件抗疲劳性能，增加工件喷漆时的漆膜附着力，并最终达到提高工件表面及内在质量的目的。
H型钢结构抛丸机为辊道通过式抛丸清理设备，由抛丸清理室、抛丸器总成、丸料循环净化系统(螺旋输送器、提升机、分离器、弹丸控制系统)、辊道输送系统、吹扫机构、检修平台、除尘系统、气控系统、电气控制系统等组成。
