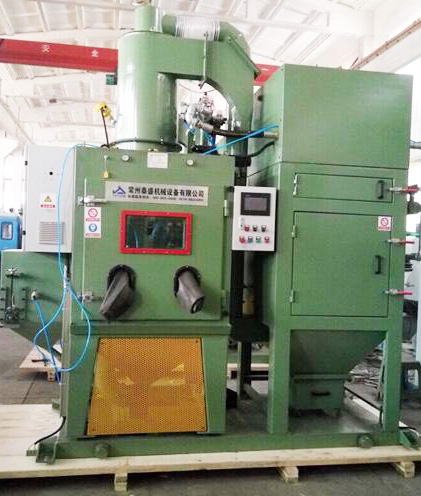

石油管端螺纹自动喷砂机

钢管类型:石油专用管管端螺纹喷砂
外径范围:Φ60.32~245mm
壁厚范围:4.83~13.72mm
钢管长度:6000~12500 mm
钢管直度: 满足API Spec 5CT标准要求
钢管椭圆度偏差:满足API Spec 5CT标准要求
单根钢管最大重量:850kg
钢管钢级:J55 N80 L80 C80S C90 R95 C95S T95 P110 Q125 V140
钢管执行标准:API Spec 5CT-2005、API Spec 5B及特殊螺纹标准。
接箍外径:73.02-200.03mm
接箍长度:107.95-254mm
订购热线:0519-88789503
立即咨询


PARAMETER

主要技术参数

泰盛




1、工件特征TS1410-12A管体螺纹自动喷砂机

钢管类型:石油专用管管端螺纹喷砂

外径范围:Φ60.32~245mm

壁厚范围:4.83~13.72mm

钢管长度:6000~12500 mm

钢管直度:满足API Spec 5CT标准要求

钢管椭圆度偏差:满足API Spec 5CT标准要求

单根钢管最大重量:850kg

钢管钢级:J55 N80 L80 C80S C90 R95 C95S T95 P110 Q125 V140

钢管执行标准:API Spec 5CT-2005、API Spec 5B及特殊螺纹标准。

接箍外径:73.02-200.03mm

接箍长度:107.95-254mm

2、喷砂清理等级

国家标准:GB8923-88 A-B Sa2-2.5

钢管端螺纹经喷砂后,钢管以及螺纹表面无亮光、反光,呈亚光状态,覆盖率达到100%。

3、喷砂效率

以钢管直径以5-1/2钢管为例为例,喷砂时间约:30-40秒(辅机时间不算)

4、喷砂主机尺寸:1400×1000×2000mm 钢板厚度:5mm

主机仓内为防止砂粒冲击金属表面,全部挂5 mm胶皮防护;

主机检修门布置喷砂手孔位,门边并布置密封条进行密封。

5、喷枪组

数量:12 把 (其中一把喷枪为钢管端面喷枪,固定对钢管端面进行加工)

喷嘴:碳化硼

喷嘴直径:Φ8mm

喷枪移动由步进电机带动,移动距离和速度可在触摸屏上调整。

6、内支撑

内支撑布置在机仓内,由吹气管和胶皮等组成;并根据钢管中心高可手动调节。

7、整机耗气量\工作压力

耗气量:12m3/min,压缩空气中不可含油含水。

工作压力:0.4-0.7Mpa

8、电源:380V/50HZ、三相五线制

9、设备总功率:约8Kw

工作原理

泰盛

PRODUCT

本机采用吸入式喷砂,即利用压缩空气在喷枪内高速流动产生引射作用,将旋风分离器贮箱内的磨料通过胶管吸入喷枪,然后随压缩空气流由喷嘴高速喷射到工件的表面,达到喷砂加工的效果。

●工件输送:钢管到位→主机移动到位→喷枪喷砂/移动→吹扫→主机退出到位

●磨料循环:

磨料循环

●除尘系统:

除尘系统

注:可根据客户要求定做相应的规格。

宝鸡石油钢管有限责任公司西安石油专用管分公司定制设备

宝鸡石油钢管有限责任公司西安石油专用管分公司定制设备

客户使用案例:江苏常宝钢管股份有限公司 江苏常宝普莱森钢管有限公司、江苏滔邦精密机械有限公司、上海宝钢集团、烟台宝钢、安徽天大石油管材股份有限公司、宝鸡石油钢管、西安石油钢管、西安天和钢管、胜利油田、上海繁正隆钢管等企业。

管道内外壁抛丸清理机
管道内外壁抛丸清理机
钢管外壁抛丸清理机是一种通过式自动抛丸清理设备。通过抛丸清理后,工件表面的氧化皮漆皮及其它杂质均被清理掉,使工件露出金属本色。同时通过抛丸清理还可以消除工件的内应力,提高工件的抗疲劳强度。另外,由于抛丸将工件表面杂质清除了,并且造出了有利于涂装的粗糙度,增强了喷涂时表面涂层的附着力,延长了喷涂寿命,提高了整个表面及内在的质量。
斜插式滤筒式除尘器
斜插式滤筒式除尘器
含尘气体在风机的引导下进入除尘器后,由于气流端面的突然扩大及气流分布板的作用,气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下,沉降到灰斗;粒度细、密度小的尘粒进入过滤室,通过布朗扩散和纤维拦截等综合效应,使粉尘沉积在滤筒的滤料表面,净化后的气体进入净气室内,由出风口经风机排出。滤筒除尘器的阻力随着滤筒的表面积灰增加而变大,当阻力达到一定的设定值时,通过反吹系统脉冲阀经喷吹管的小孔,喷射出一股高速高压气流,通过进行清灰。
自动输送喷砂机
自动输送喷砂机
产品型号:TS-800-12A
整机外形尺寸(占地面积): 4100*5000*3600mm
除尘箱尺寸: 1300*1300*2450mm
喷枪数量: 12(8)支
电源: 380V/50HZ 三相五线制
除尘箱电机: 5.5kw
分离器风量: 10m3/min
压缩空气源: 2-7bar(kg/cm2),流量10-12m3/min
整机噪音: <85dB
粉尘排放: <0.4mg
