石油管端螺纹自动喷砂机

本机采用吸入式喷砂,即利用压缩空气在喷枪内高速流动产生引射作用,将旋风分离器贮箱内的磨料通过胶管吸入喷枪,然后随压缩空气流由喷嘴高速喷射到工件的表面,达到喷砂加工的效果。
订购热线:13815071523
立即咨询


产品图片

泰盛

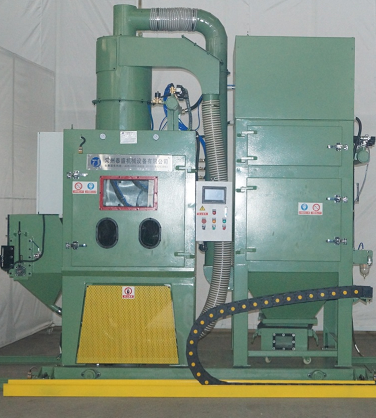

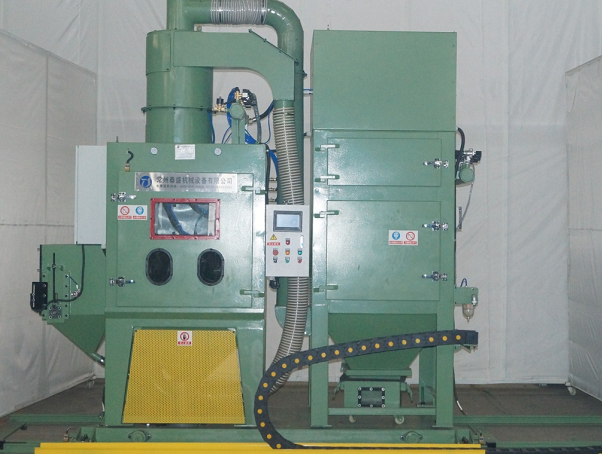

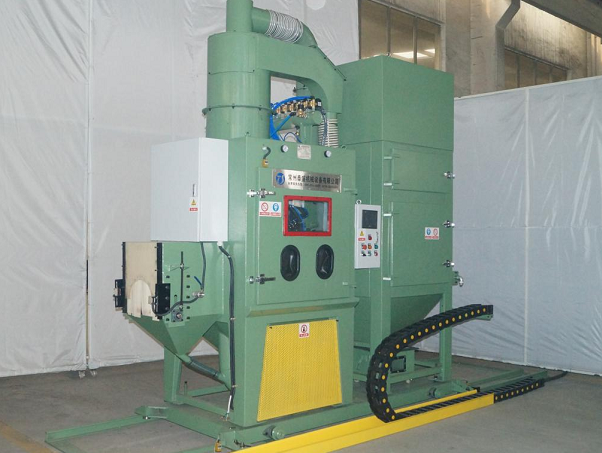

石油管端螺纹自动喷砂机

石油管端螺纹自动喷砂机


组成结构

泰盛

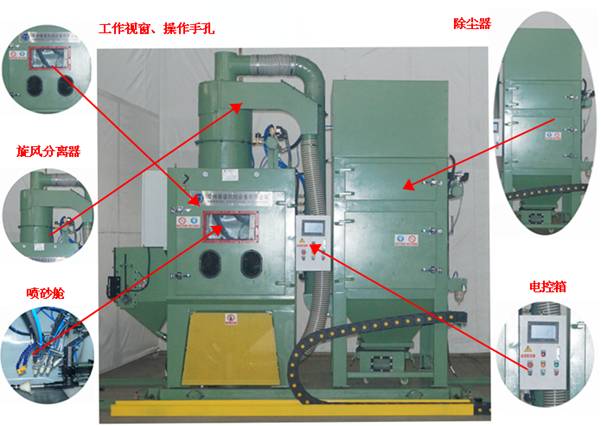

石油管端螺纹自动喷砂机分解图



主要技术参数

泰盛

1、工件特征
钢管类型:石油专用管管端螺纹喷砂
外径范围:Φ60.32~245mm
壁厚范围:4.83~13.72mm
钢管长度:6000~12500mm
钢管直度:满足APISpec5CT标准要求
钢管椭圆度偏差:满足APISpec5CT标准要求
单根钢管最大重量:850kg
钢管钢级:J55N80L80C80SC90R95C95ST95P110Q125V140
钢管执行标准:APISpec5CT-2005、APISpec5B及
特殊螺纹标准。
接箍外径:73.02-200.03mm
接箍长度:107.95-254mm
2、喷砂清理等级
国家标准:GB8923-88A-BSa2-2.5
钢管端螺纹经喷砂后,钢管以及螺纹表面无亮光、反光,呈亚光状态,覆盖率达到100%。
3、喷砂效率
以钢管直径以5-1/2钢管为例为例,喷砂时间约:30-40秒(辅机时间不算)
4、喷砂主机尺寸:1400×1000×2000mm钢板厚度:5mm
主机仓内为防止砂粒冲击金属表面,全部挂5mm胶皮防护;
主机检修门布置喷砂手孔位,门边并布置密封条进行密封。
5、喷枪组
数量:12把(其中一把喷枪为钢管端面喷枪,固定对钢管端面进行加工)
喷嘴:碳化硼
喷嘴直径:Φ8mm
喷枪移动由步进电机带动,移动距离和速度可在触摸屏上调整。
6、内支撑
内支撑布置在机仓内,由吹气管和胶皮等组成;并根据钢管中心高可手动调节。
7、整机耗气量\工作压力
耗气量:12m3/min,压缩空气中不可含油含水。
工作压力:0.4-0.7Mpa
8、电源:380V/50HZ、三相五线制

9、设备总功率:约8Kw

工作原理

泰盛

本机采用吸入式喷砂,即利用压缩空气在喷枪内高速流动产生引射作用,将旋风分离器贮箱内的磨料通过胶管吸入喷枪,然后随压缩空气流由喷嘴高速喷射到工件的表面,达到喷砂加工的效果。


注:可根据客户要求定做相应的规格。

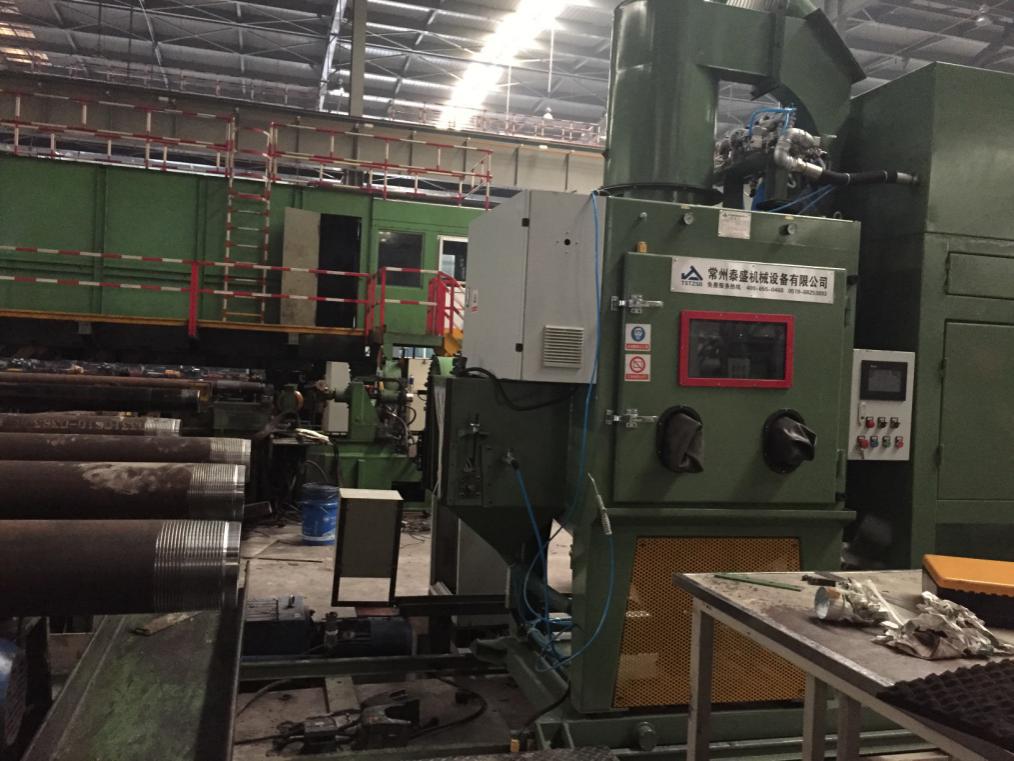

客户案例

泰盛

江苏常宝钢管股份有限公司江苏常宝普莱森钢管有限公司、江苏滔邦精密机械有限公司、上海宝钢集团、烟台宝钢、安徽天大石油管材股份有限公司、宝鸡石油钢管、西安石油钢管、西安天和钢管、胜利油田、上海繁正隆钢管等企业。
