环保节能喷砂机

环保节能型无气喷砂机是我司针对手机外壳、笔记本面板等电子产品独立设计研发的一款节能自动喷砂机,该设备已申请国家专利。
订购热线:0519-88789503
立即咨询

设备详情介绍:

环保节能型无气喷砂机是我司针对手机外壳、笔记本面板等电子产品独立设计研发的一款节能自动喷砂机,该设备已申请国家专利

该喷砂机原理是利用喷砂器电机带动叶轮体旋转,靠离心力的作用,将磨料抛向工件的表面,实现喷砂效果。本设备具有加工效率高,操作简单,节约能耗,环保无污染,喷砂加工后的产品表面清洁、无粘附杂物等显着特点;特别是自动设备避免了手工喷砂效果不匀、存在色差、难以保证质量等问题。该设备的磨料循环方式为机械回收,采用流幕式式多级分离+旋风分离,可实现磨料与粉尘的有效分离,保证产品加工的高质高效,同时最大限度节省磨料的消耗。独立的抽风除尘系统,能有效地清理室体散布的粉尘,防止粉尘污染。

该设备输送方式采用连续转盘式,工件放置在小转盘上(工装上),大转盘带动小转盘进入喷砂室,进入喷砂室后小转盘自转(工件自转),实现边喷边转。只需一个工人即可实现放取工件。其中大小转盘驱动均装有变频调控,客户可根据产品要求调节转速。

设备主要组成结构:

1、 喷砂清理室:

  喷砂清理室



  2、 喷砂器

  喷砂器



3、 流幕式分离器

流幕式分离器

4、主机泄爆口

主机泄爆口

5、 斗式提升机:平皮带传动

   斗式提升机

6、 旋风分离器

  旋风分离器

7、 除尘器:布袋除尘

   除尘器

8、 电控箱:PLC控制

  电控箱

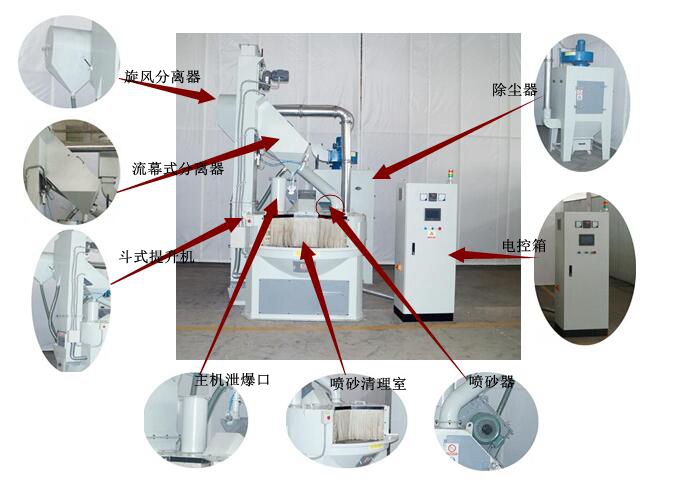

整体分解图

分解图


设备主要技术参数:

  该设备为转盘式喷砂机,共6工位,处理工件最大400*100mm。设备占地空间4000*1600*3400mmL*W*H

    1、喷砂器功率:5.5kw,变频器控制。

    2、斗式提升机功率:0.75kw

    3、大装盘直径1350mm,转速变频可调,大转盘自转驱动功率:0.75kw

    4、小装盘直径400mm,转速变频可调,小转盘自转驱动功率:0.4kw

    5、除尘器采用布袋出尘器,除尘风机功率:1.5kw

    6、设备耗气量:0.2m³/min,压力:0.3-0.6Mpa

    7、设备总功率:约8.9kw

设备主要优势:

不用单独采购空压机;与12-16支枪的传统输送式自动喷砂机及转盘式自动喷砂机相比喷砂效率高,每小时可以节省50-75度电费。

  适用范围:

各种精密的电子产品,如:手机外壳、电脑外壳、三明治烤盘、熨斗、通讯器材等;

各种需要喷砂后使用高温涂料喷涂特氟龙及电镀的产品,如:不粘锅、天然气灶炉芯等。



环保型普压式喷砂机
环保型普压式喷砂机
适用于各种塑料、工艺品、五金装饰品表面光饰、去除划痕、提升粗糙度、清理表面:铸造件、冲压件、热处理件去氧化皮、除锈、零件翻新:光饰及哑光、所有金属制品、玻璃、塑胶工艺品、首饰、眼镜、钟表的表面处理。
塑料挤压螺杆清理自动喷砂机
塑料挤压螺杆清理自动喷砂机
本机采用压入式,压入式干喷砂机是以压缩空气为动力,通过压缩空气在压力罐内建立的工作压力,将磨料通过出砂阀压入输砂管并经喷嘴射出,喷射到被加工表面达到预期的加工目。在压入式干喷砂机中,压缩空气既是供料动力又是射流的加速动力,本机压力和流量大,工作效率高。喷出后的磨料,经过螺旋输送机输送至提升机,然后经过流幕分离器分离后、落回喷砂罐内循环使用,喷砂时产生的灰尘被除尘箱抽出,并经分离器进行分离,好的磨料积至分离器底部的料箱内循环使用,粉尘被吸至除尘系统。
开放式喷砂机
开放式喷砂机
开放式喷砂机(加压式)是以压缩空气为动力,通过压缩空气在压力罐内建立的工作压力,使压力罐内的磨料和压缩空气充分混合加压,将磨料通过出砂阀压入输砂管,然后再经过压缩空气的加速,使磨料由喷嘴射出,喷射到被加工表面达到预期的加工目的。
