首页 履带式抛丸清理机

履带式抛丸清理机

履带式抛丸清理机履带式抛丸清理机履带式抛丸清理机

产品简介

履带式抛丸清理机主要用户是机床厂、汽车厂、弹簧厂、热处理车间、铸造车间和冲压车间。履带式抛丸机利用高速回转的叶轮,将弹丸抛向滚筒内连续翻转的工件上,达到清理的目的。它适合对各行业中的小小型铸件、锻件、冲压件等进行抛丸除锈、去除氧化皮和表面强化,特别适用于不怕碰撞的零件的表面清理及强化。铸件经过抛丸清理,加工面便于下道机械加工工序,不但可节省加工时间,而且可保护机床和刀具不受损坏;非加工面涂漆后,经久不脱,提高产品使用寿命和外观质量。

产品详情

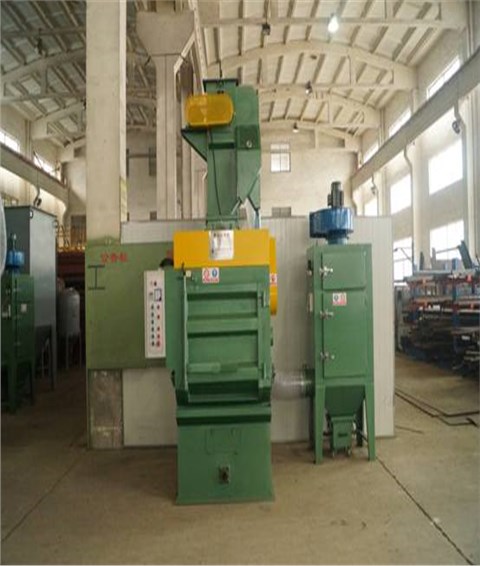

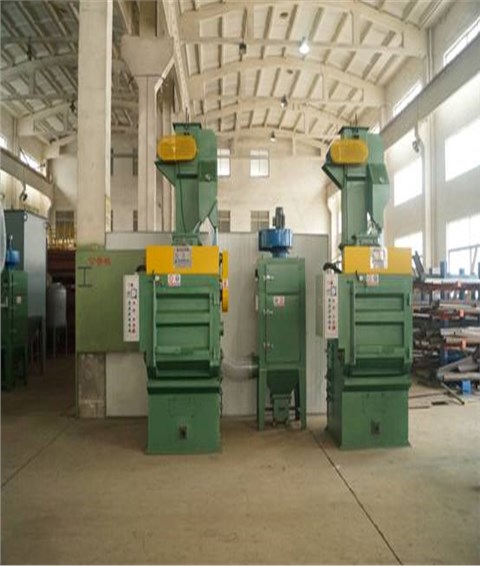

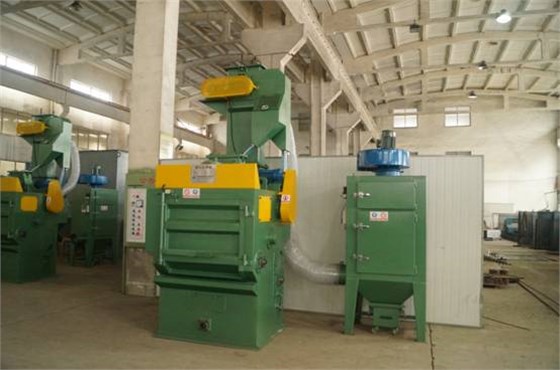

产品图片

泰盛





组成结构

泰盛

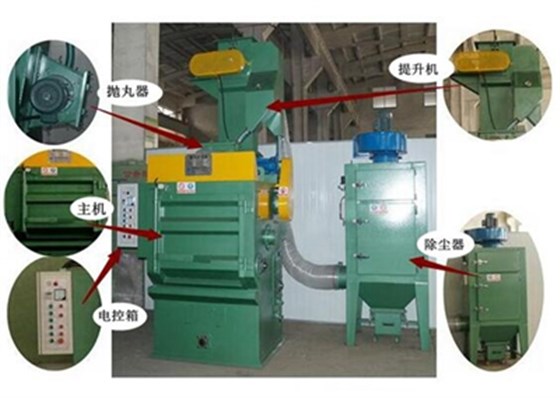

本机由清理室、履带传动 、弹丸循环系统、抛丸器、分离器、上料系统及门架系统、除尘器、电器等部分组成。

履带式抛丸机3

详情介绍

泰盛

履带式抛丸清理机主要用户是机床厂、汽车厂、弹簧厂、热处理车间、铸造车间和冲压车间。履带式抛丸机利用高速回转的叶轮,将弹丸抛向滚筒内连续翻转的工件上,达到清理的目的。它适合对各行业中的小小型铸件、锻件、冲压件等进行抛丸除锈、去除氧化皮和表面强化,特别适用于不怕碰撞的零件的表面清理及强化。铸件经过抛丸清理,加工面便于下道机械加工工序,不但可节省加工时间,而且可保护机床和刀具不受损坏;非加工面涂漆后,经久不脱,提高产品使用寿命和外观质量。

产品特点

泰盛

1、采用大抛丸量、高抛射速度的悬臂离心式抛丸器,能显著地提高清理效率、获得满意的清理质量。
2、模拟抛射图(包括抛丸器型号、个数和空间布置位置的确定等)及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制,抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率,保证了清理效果,减小了对室体护板的磨损。
3、采用耐磨橡胶履带,减轻工件碰损伤现象,降低了设备的噪音。
4、清理室内热区采用高铬耐磨板防护,相对于以前的橡胶板防护,其使用寿命大大提高,且外形美观、易于更换,是当今最流行的清理机室体防护方式。
5、结构紧凑,生产效率高,清理质量好,工作安全可靠,运转平稳。

6、工件清理完毕后,可自动卸料,降低了工人的劳动强度 。

工作原理

泰盛

在清理室中加入规定数量的工件,机器启动后,滚筒开始旋转,被清理的工件由橡胶履带带动在滚筒内作连续均匀的翻转,同时抛丸器高效抛出弹丸形成扇形弹束,均匀的打在工件表面上,从而达到清理和强化的目的。抛出的弹丸及砂粒,经橡胶履带均匀排布的小孔流入清理室底部的钢板筛上,钢板筛将较大颗粒筛出钢丸及细砂落至筛下的螺旋输送器,被送入提升机内,由提升机提至丸砂分离器中进行分离,粉尘由风机吸送至滤筒式除尘器内经滤筒过滤,清洁空气排放大气,滤筒上的灰尘有脉冲反吹落入除尘器下部集尘箱内,定期除尘。旧砂经流砂管流入废砂桶内(用户自备)。由分离器中钢板筛筛下的较大颗粒与未能分离完成的丸砂混合物,经流丸管流入清理室。重新参加分离,分离后干净的弹丸,经流丸管再次流入抛丸器内重新开始抛丸工作。



工作原理

泰盛

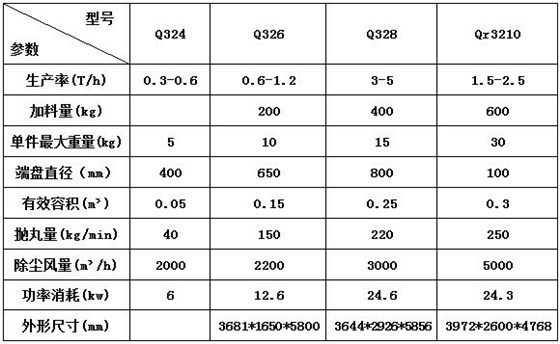

常规标准机型号 技术参数:

履带式抛丸机 技术参数

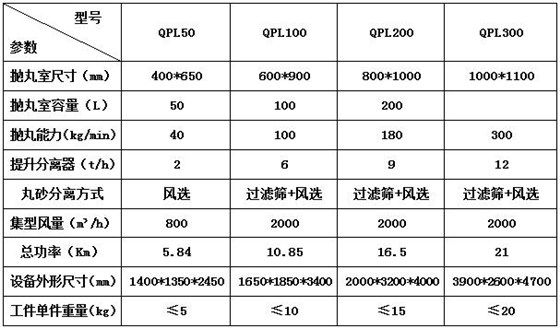

QPL型履带式抛丸机技术参数表:

履带式抛丸机 技术参数2

注:可根据产品特征设计定制非标准设备。
